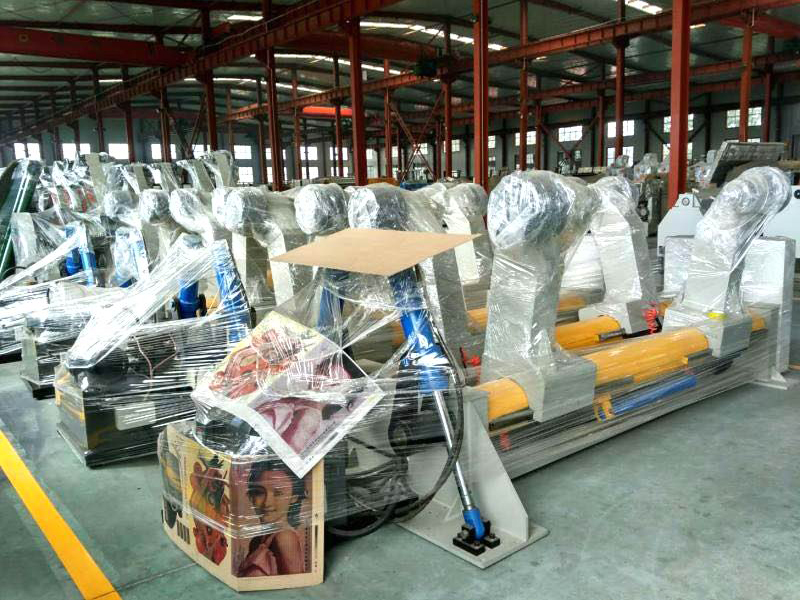

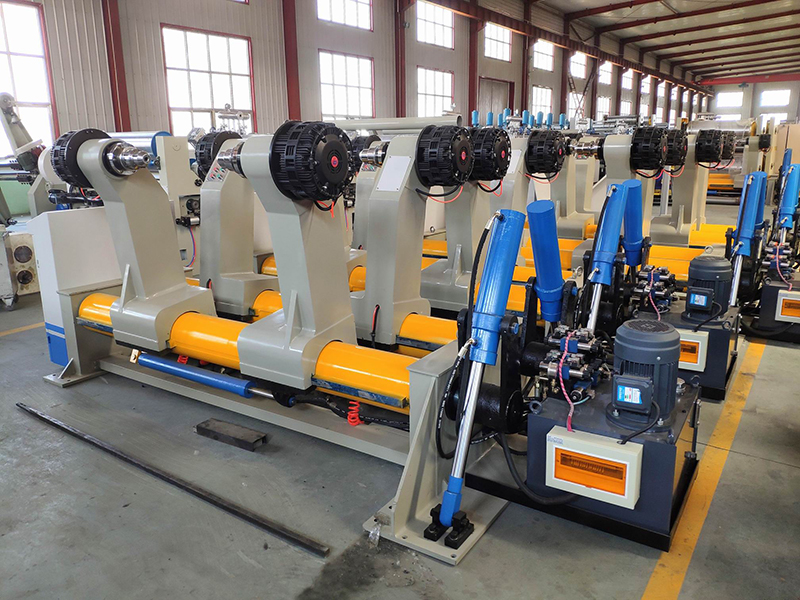

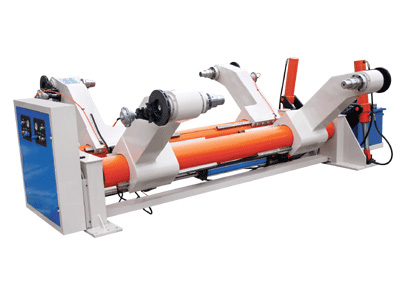

Portabobina de papel sin eje hidráulico

El portabobina de papel sin eje hidráulico, similar al de tipo eléctrico, también se utiliza para soportar y fijar los rollos de papel corrugado. Los brazos, en cambio, se accionan con presión hidráulica, sujetando, elevando y ajustando los rollos de papel.

Parámetros técnicos del portabobina sin eje hidráulico
Variedad de ancho del papel 800-2500mm
Diámetro del rollo de papel Φ350-1500mm
Peso máximo de un lado 5000kg (espesor de pared: 45mm)
Diámetro del eje principal Φ240mm (espesor de pared: 55mm)
Presión de funcionamiento de fuente de aire 0.6-0.9 MPa
Suministro de energía 380V, 50Hz, 11kw
Dimensiones generales (L×A×A) 4550 ×1600 ×1650mm
Presión de funcionamiento del cilindro hidráulico 12-16 MPa
Variedad de funcionamiento del cilindro hidráulico (oscilado) Φ100mm ×460mm
Diámetro del cilindro hidráulico (sujeción) Φ63mm ×720mm
Características principales del portabobina de papel sin eje hidráulico
  • El portabobina hidráulico viene con cuatro brazos de soporte simétrico que son capaces de sujetar dos rollos de papel.
  • Cualquier movimiento, como el sujetado, elevado, bajado, ajuste, etc., se accionan por motor hidráulico.
  • La tensión de la red puede controlarse con el freno neumático o el freno manual.
  • El ancho efectivo varía de 900mm a 2200mm; el diámetro máximo del rollo de papel es de 1500mm.
  • El peso máximo que puede soportar el portabobina es de 3 toneladas.
