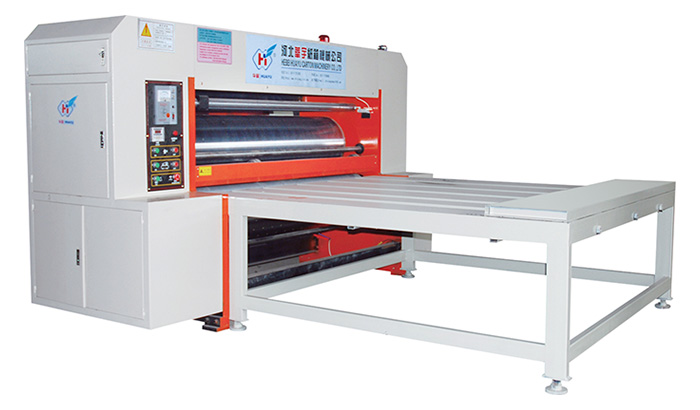

Troqueladora rotativa semiautomática
( HY-GM)

La troqueladora rotativa semiautomática serie HY-GM, una máquina para fabricación de cajas de cartón especializada, es ideal para fabricar cajas de colores y todo tipo de cartones especiales. Emplea un método de corte rotativo por medio de un rodillo de troquelado y un rodillo acolchado de goma que giran cortando simultáneamente los cartones que se alimentan en la máquina.

Por medio de la instalación de diferentes diseños de troquel, esta máquina troqueladora rotativa semiautomática puede producir diferentes cartones con varias especificaciones. Puede producir dos, tres o más cajas de cartón a la vez. La velocidad de alimentación máxima es de hasta 60 láminas por minutos.

Parámetros técnicos de la troqueladora rotativa semiautomática serie HY-GM
Nombre del parámetro Unidad Especificaciones
GM-410-1600 GM -410-2400 GM -530-2400 GM -530-3000
Velocidad máxima de la máquina Lámina/minuto 0-60 0-60 0-60 0-60
Tamaño máximo de la lámina mm 1400×1600 1400×2400 1650×2400 1650×2900
Tamaño máximo de troquelado mm 1400×1350 1350×2200 1600×2200 1600×2700
Espesor del cartón mm 1.5-11 1.5-11 1.5-11 1.5-11
Características principales de la troqueladora rotativa semiautomática serie HY-GM
  • La troqueladora semiautomática viene con un alimentador manual tipo cadena. El dispositivo de soporte de succión de vacío se utiliza para asistir la alimentación.
  • Utiliza un diseño de goma suave. La diferencia de la velocidad puede compensarse sincrónicamente y automáticamente.
  • Los procesos puntuales de cortado, perforado y ranurado pueden completarse con esta máquina.
  • El motor principal emplea el ajuste de velocidad electromagnética y la fase de troquelado se ajusta por computadora.
  • Este tipo de troqueladora rotativa semiautomática viene con un contador de número que le permite comprobar la cantidad de producción visiblemente. Además, la alarma incrementa la seguridad durante la operación.
  • El rodillo de troquelado se ha enchapado en cromo duro y tratado con alineación de balance. Accionado por aire, se elevará hasta tocar el rodillo acolchado cuando la alimentación comience; bajará automáticamente y dejará el rodillo acolchado cuando la alimentación se detenga.
  • El rodillo acolchado puede moverse horizontalmente unos 40mm, evitando el troquelado en el mismo lugar al mismo tiempo, así prolongando su vida útil.
  • El dispositivo de compensación de velocidad lineal asegura el troquelado uniforme y en consecuencia asegura que el tamaño del cartón sea idéntico.
  • La troqueladora rotativa semiautomática está diseñada con un sistema de lubricación de spray que permite que los engranajes funcionen durante un largo tiempo.
